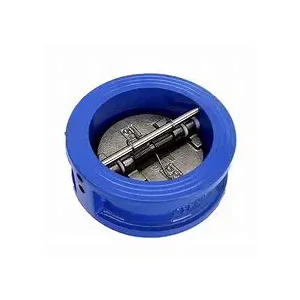

Ventil za provjeru leptira od lijevanog željeza

Priključak našeg ventila za provjeru leptira od lijevanog željeza olakšava ga za ugradnju. Može se čvrsto stegnuti između dvije prirubnice, uštedjeti puno prostora za ugradnju, a vrlo je pogodan za scenarije rasporeda cjevovoda s ograničenim prostorom.

Načelo strukture i rada

(I) Strukturni dizajn

Ventil za kontrolni ventil od lijevanog željeza uglavnom se sastoji od dijelova jezgre kao što su tijelo ventila, diska ventila, stabljika ventila, opruga (opremljen nekim modelima). Tijelo ventila lijeva u lijevano željezo, pružajući čvrstu potporu i stabilne strukturne temelje za cijeli ventil. Disk ventila ključna je komponenta za postizanje funkcije provjere. Njegov oblik i strukturni dizajn variraju ovisno o različitim radnim uvjetima. Uobičajeni oblici uključuju pojedinačni disk i dvostruki disk. Stabljika ventila koristi se za povezivanje diska ventila i usmjeravanje njegove putanja pokreta kako bi se osiguralo da se disku ventila precizno i ​​glatko kreće tijekom otvaranja i zatvaranja. Neki kontrolni ventili opremljeni su oprugama. Funkcija opruge je pomoći disku ventila da se zatvori, pojačaju brtvljenje prilikom zatvaranja i u određenoj mjeri smanjite pojavu vodenog čekića.

(Ii) Radni mehanizam

Kad medij teče u normalnom smjeru, tlak generiran medijem gurnut će disk ventila da bi prevladao svoju gravitaciju i mogući otpor opruge, tako da se disk ventila okreće oko stabljike ventila ili osovine igle za otvaranje. U ovom trenutku, medij može glatko proći kroz ventil, a cijeli sustav cjevovoda je u normalnom stanju protoka. Jednom kada medij ima tendenciju da teče natrag, obrnuti tlak generiran povratnim tokom medija i gravitacije samog diska ventila uzrokovat će da se disk ventila brzo okreće u suprotnom smjeru i čvrsto se uklopi u sjedalo ventila, čime se refluks kanal srednjeg srednjeg kanala sprječava i osiguravajući da je medij uvijek u cijenom.

Tehnički parametri
